底盘配置(可选):
1. 4×2驱动,D530平头一排半标准顶驾驶室,东风康明斯ISB180 50电控共轨发动机(WHTC),轴距4700mm,等宽860mm车架,电加热冷起动装置,全钢160L燃油箱,有燃油箱锁,电子油门踏板及开关,消声器侧置排气口朝向侧吹,Φ395mm推式膜片弹簧离合器,东风6档DF6S900变速箱,头档速比7.967,最高档为超速档,4.5T前桥,9T单级减速后桥,主减速比5.286,无轴间差速锁,车架纵梁截面250×80×[7+4]mm,钢板弹簧片数8/10+8,奥珀9.00R20子午胎,手动调整臂,东风科技ABS(4通道),半浮式后悬机械减震驾驶室悬置,液压机械翻转,手动玻璃升降器,手动前车门锁,通道式仪表板,装空调。预留接口-供12版行驶记录仪及北斗终端使用。
2. 4×2驱动,D530平头一排半标准顶驾驶室,东风康明斯ISB180 50电控共轨发动机(WHTC),轴距5000mm,等宽860mm车架,电加热冷起动装置,全钢160L燃油箱,有燃油箱锁,电子油门踏板及开关,消声器侧置排气口朝向侧吹,Φ395mm推式膜片弹簧离合器,东风6档DF6S900变速箱,头档速比7.967,最高档为超速档,4.5T前桥,9T单级减速后桥,主减速比5.286,无轴间差速锁,车架纵梁截面250×80×[7+4]mm,钢板弹簧片数8/10+8,10.00R20 18PR子午胎,手动调整臂,东风科技ABS(4通道),半浮式后悬机械减震驾驶室悬置,液压机械翻转,手动玻璃升降器,手动前车门锁,通道式仪表板,装空调,无巡航系统,预留接口-供12版行驶记录仪及北斗终端使用。
3. 4×2驱动,D530平头一排半标准顶驾驶室,东风康明斯ISD210 50高压共轨发动机(WHTC),轴距5000mm,等宽860mm车架,带电阻加热冷起动装置,全钢160L燃油箱,三锁合一燃油箱锁,电子油门踏板及开关,消声器排气口朝向侧吹,Φ395mm推式膜片弹簧离合器,东风6档DF6S900变速箱,头档速比6.938,最高档为超速档,6T前桥,10T单级减速后桥,主减速比5.571,车架纵梁截面250×80×[7+4]mm,钢板弹簧片数8/10+8,10.00R20子午胎,自动调整臂,WABCO ABS(4通道),半浮式驾驶室悬置,液压机械翻转,无色夹层前风窗玻璃,电动玻璃升降器,中控门锁,通道式仪表板,带空调,有前雾灯,有巡航系统,有远程油门和PTO接口,有远程油门转换开关,无装置,预留接口-供12版行驶记录仪及北斗终端使用。
上装配置:
1、带2个中置扫盘;中置超宽吸嘴;双层吸尘筒;康明斯170马力副发动机;台湾液压阀;大力马达;德国高压水泵(前冲/侧喷/中喷/后喷雾)/侧冲洗水枪/垃圾箱自洁装置);万向高压路沿清洗;威龙低压泵(前冲),气动球阀控制;4mm不锈钢垃圾箱;不锈钢水箱;德国控制器;尾部箭头灯;机油、垃圾箱、水箱均带防溢或低位报警装置;倒车及洗扫状态室内监视器;多种语音提示;倒车自动保护、防倾倒垃圾翻车保护、检修安全保护;20m高压冲洗卷盘;刷臂转动机构使用德国进口高新耐磨工程隔套,免打黄油;精密冷弯无缝液压油管;运动控制器一键电脑控制。
产品功能特点
一、工作原理
清扫:
- 副发动机驱动液压油泵和风机工作。
- 液压油泵驱动左、右扫盘伸缩、升降、旋转。
- 左右扫盘将两侧的垃圾扫至洗扫车下面、吸嘴前方。
- 风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。
- 底盘发动机驱动洗扫车向前行走,扫至吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。
洗扫:
- 清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。
- 高压水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。
路沿和路沿石立面洗刷:
- 利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。
后喷雾:
- 在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。
- 启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。
低压冲洗:
利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。
二、功能介绍
1)该车集扫路车、洒水车和高压清洗车功能于一体,具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。
2)采用"中置两立扫+中置宽吸嘴(内置高压水喷杆)+左右高压侧喷杆"的结构。
3)采用先进的智能化一键控制技术,全部作业均在驾驶室内完成,作业时,只需选定作业模式后,各作业机构的启动与关停由程序自动控制。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。
4)在一键控制技术基础上增加副发动机手动油门控制系统,可根据路况独立调节油门大小,有效增强洗扫效果,减少油耗。
5)多达16条的语音提示和音乐报警,准确播报各种安全提示和故障点。
6)具备倒车保护装置,在作业过程中如遇紧急倒车,智能化的控制系统会自动停止作业并收回扫盘、吸盘和侧喷杆;具有防止举升垃圾箱翻车保护;具有检修安全保护。
7)具备垃圾箱举升安全保护装置,在后门未打开状态下,确保垃圾箱无法举升。
8)安全棒未放下时,智能系统将禁止垃圾箱回位,可有效防止维修时的事故发生。
9)采用中置全浮动式双吸口超宽吸嘴,吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大,能直接将污水送至吸口,作业飞溅少,污水吸净率高。
10)整车外型采用折筋结构,有效减轻自重,增强垃圾箱的强度和刚度;整车采用三节式,前置连接式水箱,中置连接式机仓罩,结构合理,可拆卸,方便维修。
11)后门关闭锁紧机构采用插销式,稳定性好,密闭性好。
12)副发动机带车用离合器,起动和停机时,气缸驱动离合器分离,延时后接合。离合器的分离与接合,由电控系统自动控制,无需人工操作,有效避免风机、高压水泵、发动机的损坏。
13)高压水泵采用德国进口泵,当高压水泵起动及工作水阀切换时,水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护,有效防止高压水泵损坏。
14)进口优质液压阀,可以确保整车液压动作的稳定性和流畅性。
15)进口优质液压马达,可以确保扫盘转动的稳定性,使用寿命长。
16)污水箱内采用大平面斜坡结构,最大卸料角度可达50度,更易于倾倒垃圾。污水箱内设置了防溢满报警装置和高压喷淋清洗装置,防溢满报警装置可防止污水作业时从吸管溢出,造成二次污染;高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗,大大减轻了操作人员的劳动强度。
17)垃圾箱采用4mm不锈钢材质,可以防止一般性腐蚀,延长使用寿命。
18)清水箱内设有低水位传感报警系统,无水时自动报警,防止水泵缺水损坏。
19)侧后部装有机械式自动卷绕冲洗卷盘,配20m高压软管和不同角度的清洗枪,可用于清洗车身和其它设备和设施。
20)在右扫盘及垃圾箱后部设置高清晰监视探头,驾驶室内设置高清晰液晶显示器,画面可分别切换到右扫盘位置及垃圾箱后部位置,作业时,可对扫盘作业工况和整车作业质量进行监控。
21)液压系统齿轮泵采用国产优质泵,性能可靠,阀件的生产制作商是国际认定的专业液压组件生产厂。
22)在液压系统中增设了一个手动泵,使系统在遇到特殊情况时,如辅助发动机无法正常工作,可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。
23)低压水泵采用国内知名品牌,采用气动球阀在驾驶室内控制,最大对冲宽度可达21米。
24)扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
三、特点介绍
1)采用东风天锦DFL1160BX1V型二类汽车底盘改装,发动机为康明斯国Ⅴ排放。副发动机为康明斯B170;
2)采用清水箱前置、垃圾箱后置的布置方式,半封闭式副发动机仓,左右转角门+双侧门,人员轻松进入,整体结构紧凑,维修方便;
3)侧扫刷系统接地压力采用弹簧调节方式,工作时可根据路面状况随时调整扫刷接地压力,减少扫刷磨损;
4)高压水泵及水喷嘴等均采用进口产品,水泵为不锈钢泵头,压力高达140Bar,最大流量137 L/min,对路面冲洗效果更佳;
5)液压系统中液压阀采用进口电磁阀组,排列整齐,便于维护,液压马达采用进口品牌产品,整车液压系统运行可靠,动作灵敏有效,运动元件无爬行现象;
6)专用高压离心风机,最大风量可达12000m3/h,叶片材料采用特殊钢制作,其特殊的叶片形状极其不易磨损;
7)独特的侧扫刷防撞机构,能有效保护侧扫刷机构,能避免任何时候冲洗装置撞击路牙引起损坏;
8)采用先扫,后冲刷,再吸收的工作方式,能将垃圾及污水一次清扫、冲刷、吸收干净。路面作业后无尘土,无积水;
9)高压水路安装有快插式防冻吹水装置接口,防止冬天低温时冻坏水路元件;
10)垃圾箱水箱采用不锈钢板制成,防腐性能极优;
11)电器元件关键元件采用优质进口元件,操作控制采用一键式操作,能实现9种作业模式,控制采用运动控制器编程控制器实现;
12)采用气缸驱动,电气自动控制车用离合器来保证副发动机无负荷起动、无负荷停机,延长使用寿命;
13)配有具有自动收放功能的冲洗绞盘和冲洗枪,冲枪流量大,压力高,可对局部油污地区进行强力冲洗,并可对小广告进行冲刷;
14)带语音报警装置,能实现故障自诊断功能;
15)后防护栏上装有一排高压喷嘴,具有喷雾降尘功能;
16)具有低压冲洗功能,最大冲洗宽度大于21m。
17)箱体采用三角折弯造型,外观新颖,强度高。

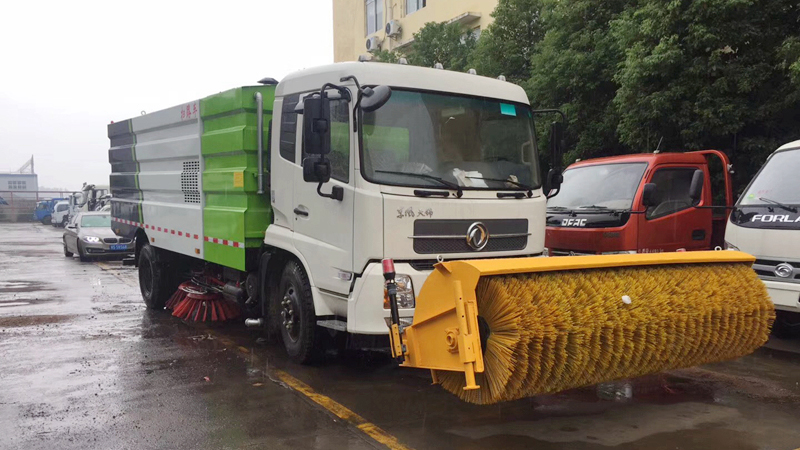

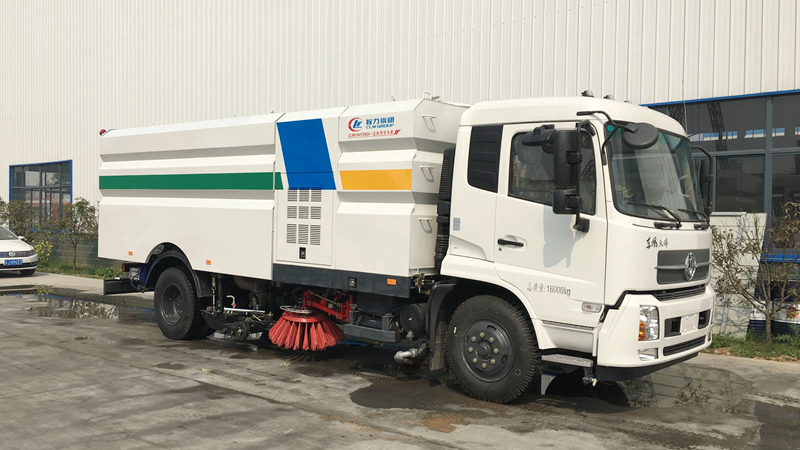

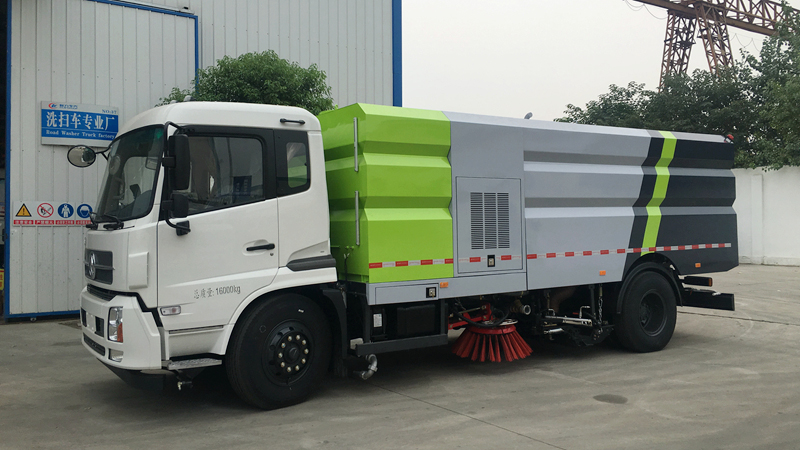

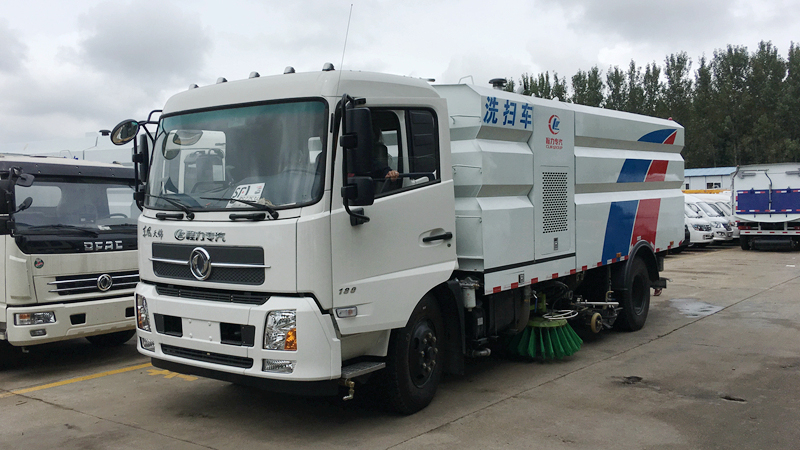

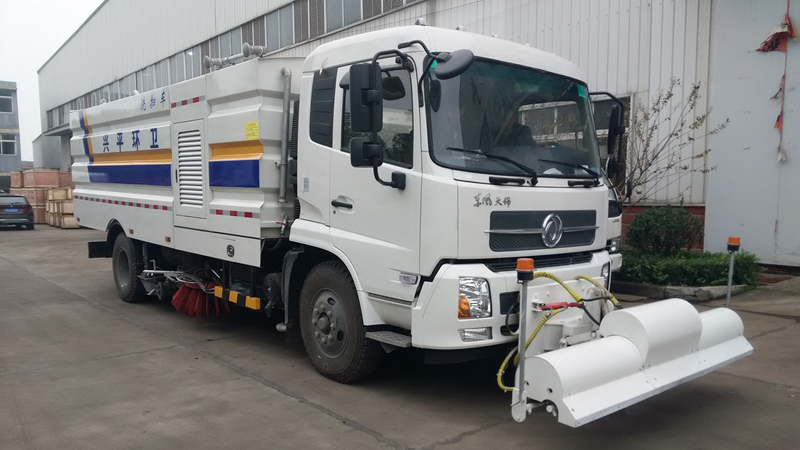

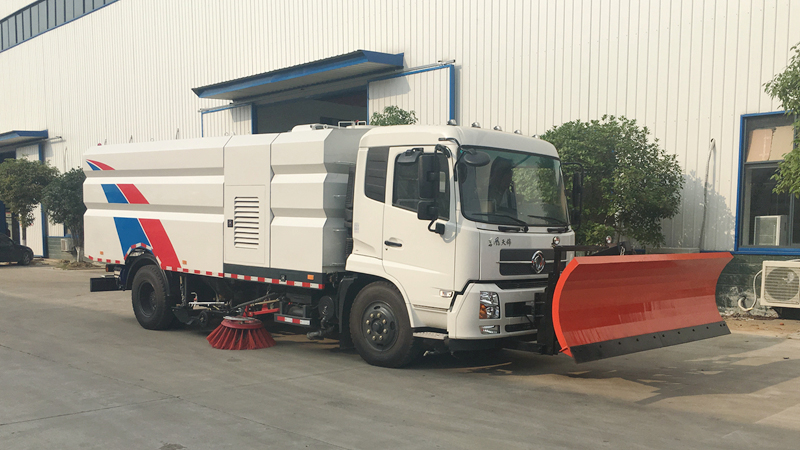

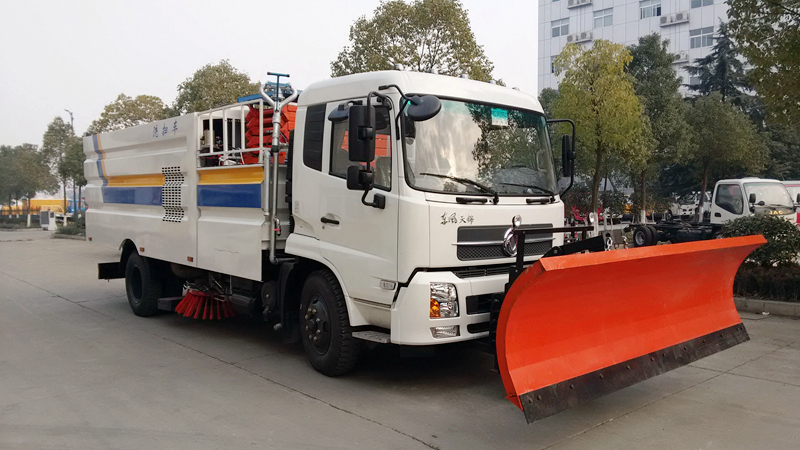

【主要技术参数】
|
产品名称
|
东风天锦洗扫车
|
产品型号
|
江特牌JDF5160TXSDFL5型洗扫车
|
总质量(Kg)
|
16000
|
额定载质量(Kg)
|
4200
|
整备质量(Kg)
|
11605
|
外形尺寸(mm)
|
8700,8400,8200x2500x2950
|
驾驶室准乘人数
|
|
货厢尺寸(mm)
|
xx
|
轴距(mm)
|
3800,4200,4500,4700,5000
|
最高车速(Km/h)
|
98
|
配置
|
随底盘选装驾驶室;选装吸盘中置和双扫刷及无扫刷结构,选装后部结构,选装弧形垃圾箱.整车外形尺寸长和轴距对应关系(mm):8700/5000,8400/4700,8200/4500.侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽赘?:65?60(mm),离地高度:410mm.ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公.
|
【底盘技术参数】
|
底盘型号
|
DFL1160BX1V
|
燃料种类
|
柴油
|
轮胎规格
|
9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5
|
轮胎数
|
6
|
排放标准
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
ISD210 50
ISD190 50
ISD180 50
EQH180-52
EQH180-53
ISB180 50
ISD270 50
|
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
|
6700
6700
4500
4752
4752
5900
6700
|
155
144
132
132
132
132
198
|
【专用功能说明】
|
随底盘选装驾驶室;选装吸盘中置和双扫刷及无扫刷结构,选装后部结构,选装弧形垃圾箱.整车外形尺寸长和轴距对应关系(mm):8700/5000,8400/4700,8200/4500.侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽赘?:65?60(mm),离地高度:410mm.ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公.
|
免征公告:
产品型号
|
车辆名称
|
册数
|
页码
|
备注
|
CLW5160TXSD5
|
洗扫车
|
2016年第04册
|
101
|
总第51册
|
CLW5160TXSD5
|
洗扫车
|
2016年第4册
|
101页(282)
|
总第51册
|
环保公告:
序号
|
车辆型号
|
生产企业名称
|
车辆名称
|
发动机型号
|
发动机生产厂
|
商标
|
阶段
|
车辆类别
|
目录日期
|
1
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
EQH180-52
|
东风商用车有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:54:47
|
2
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
EQH180-53
|
东风商用车有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:54:34
|
3
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISB180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2016-12-29 18:20:58
|
4
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISB180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2016-12-29 18:20:58
|
5
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISB180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:54:22
|
6
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISB190 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:45
|
7
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISB190 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:45
|
8
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISB210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:58
|
9
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISB210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:58
|
10
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
11
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
12
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-7-21 16:07:42
|
13
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-7-21 16:07:42
|
14
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:33
|
15
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISD180 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:53:33
|
16
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD190 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
17
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD190 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
18
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISD190 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:55:11
|
19
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
20
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
装用压燃式发动机的重型车
|
2016-6-6
|
21
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-7-21 16:38:55
|
22
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
洗扫车
|
ISD210 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-7-21 16:38:55
|
23
|
CLW5160TXSD5
|
程力专用汽车股份有限公司
|
扫路车
|
ISD270 50
|
东风康明斯发动机有限公司
|
程力威
|
5
|
重型柴油车
|
2017-8-26 06:54:10
|
尊敬的客户,你好!
在购买专用汽车前,客户您需要在车管所上户(车辆上牌照),请先咨询当地车管所(或销售经理),车辆符合国家要求的机动车是否需要环保公告,燃油公告,各地政策不一,部分车辆有免征公告(车辆上户不需要缴纳车辆购置税)。
关于专用机动车辆环保的公告
环保公告是指机动车尾气排放值,为贯彻《中华人民共和国大气污染防治法》,严格控制机动车污染,全面实施《轻型汽车污染物排放限值及测量方法(中国第五阶
段)》(GB18352.5-2013)和《车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法(中国Ⅲ、Ⅳ、Ⅴ阶段)》
(GB17691-2005)中第五阶段排放标准(以下简称国五标准)要求,经国务院同意,现就有关事宜公告如下:
一、根据油品升级进程,分区域实施机动车国五标准。
(一)东部11省市(北京市、天津市、河北省、辽宁省、上海市、江苏省、浙江省、福建省、山东省、广东省和海南省)自2016年4月1日起,所有进口、销售和注册登记的轻型汽油车、轻型柴油客车、重型柴油车(仅公交、环卫、邮政用途),须符合国五标准要求。
(二)全国自2017年1月1日起,所有制造、进口、销售和注册登记的轻型汽油车、重型柴油车(客车和公交、环卫、邮政用途),须符合国五标准要求。
(三)全国自2017年7月1日起,所有制造、进口、销售和注册登记的重型柴油车,须符合国五标准要求。
(四)全国自2018年1月1日起,所有制造、进口、销售和注册登记的轻型柴油车,须符合国五标准要求。
二、汽车生产、进口企业作为环保生产一致性管理的责任主体,应按新修订的《大气污染防治法》和有关规定,向社会公布其生产、进口机动车车型的排放检验信息和污染控制技术信息,检验合格方可出厂销售,确保实际生产、销售的车辆达到排放标准要求。
三、环境保护部会同有关部门依法开展机动车环保达标监督检查,对新生产、销售不符合排放标准要求车辆的,严格依法处罚;并积极配合有关部门加强车用燃油管理,推动油品升级,确保燃油质量。
关于专用机动车辆免征的公告
部分专用车有免征公告,特别针对环卫车来说,是指部分洒水车,垃圾车,吸污车,吸粪车等被国家税务总局列为免交购置附加税目录的概念,被列为免征公告目录的车型,购买时可不需要交纳车辆购置附加税。
关于专用机动车辆燃油的公告
燃油公告也就是道路运输车辆燃料消耗检测公告营运车辆上户必须达到国家规定的车辆燃油值。
|
